多井对比
多井剖面可从不同角度表现油气田的地下地质情况，多井剖面分析是地层对比、沉积相分析、油藏流体分布及构型分析等的重要方法和途径。
本章介绍井间地层对比，井间沉积相剖面及栅状分析，油藏剖面及栅状分析，储层构型剖面及栅状图分析等。
Direct-Art V3.0软件建立多井剖面具有以下特色：
- 灵活方便的人机交互功能：软件不但提供了强大的自动解释功能，还有方便灵活的手动编辑功能，充分体现了人机交互的特定。
- 多种对比模式：井深模式和海拔模式。
- 提供了多种对比方式：层拉平对比、等间距对比、实际井间距对比，可方便地质人员在计算机内应用地层自动与手功对相结合进行地对比，同步生成分层数据。
- 多维互动：剖面与单井互动，单井数据能直接运用与多井剖面，多井对比数据能实时保存到单井，多井能与构造和平面层成果相互检验。
- 灵活方便的添加断层线功能：不仅能手动添加断层线，还能自动从断层模型上提取断层线，使断层线更加准确。
- 构造投影：能将构造模型投影到多井剖面上，是剖面成果与构造模型吻合。
- 斜井显示模式：Direct-Art V3.0软件不仅能在剖面上显示直井，还能将斜井在剖面上按不同的视角显示。
- 地层线光滑：在软件中还能对剖面成果整体光滑，使剖面成果更加美观。

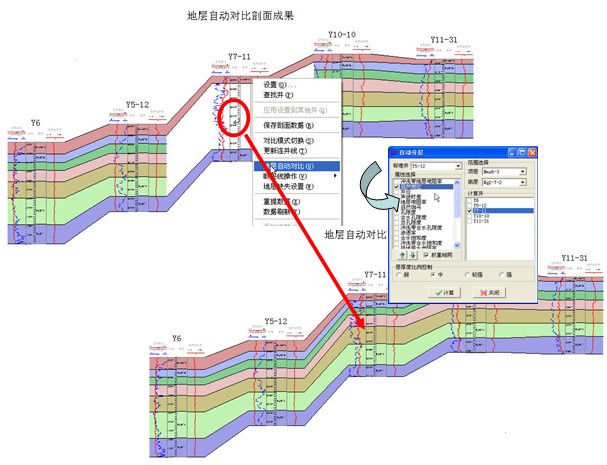

地层自动对比
综合多种测井曲线对沉旋回的响应特征，以关键井为模板，以标志层为控制，实现“旋回对比、分级控制，不同相带，区别对待”的自动地层对比解释。地质师在自动对比成果基础上再进行复查与调整，可极大提高地层对比的工作效率，提高工作质量。

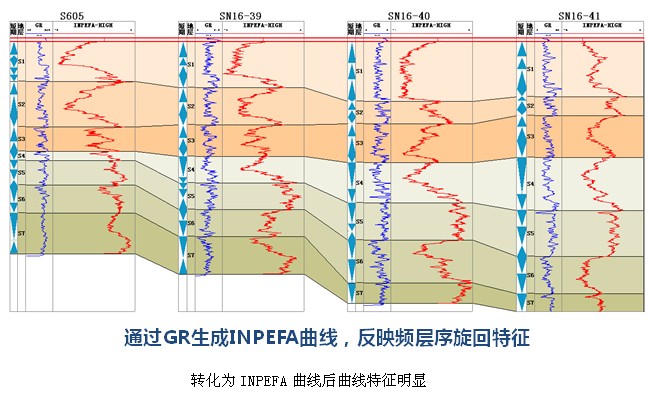

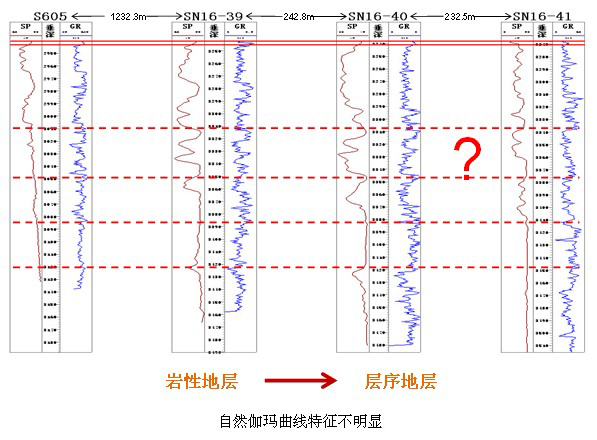

INPEFA曲线对比
通过数字滤波技术对测井曲线进行信息挖掘，被证明为一项行之有效的数据分析技术手段。通过最大熵谱分析技术对可反映沉积旋回的测井曲线（如GR曲线）进行数据变换（生成INPEFA曲线），可放大沉积渐变特征及旋回转换界面信息，更加清晰反映沉积旋回特征，为地层划分与对比提供了有力帮助。
砂体剖面自动对比
根据各层段范围内井间砂体的发育情况（砂体个数、隔夹层等），自动完成井间砂体的对比与连接。

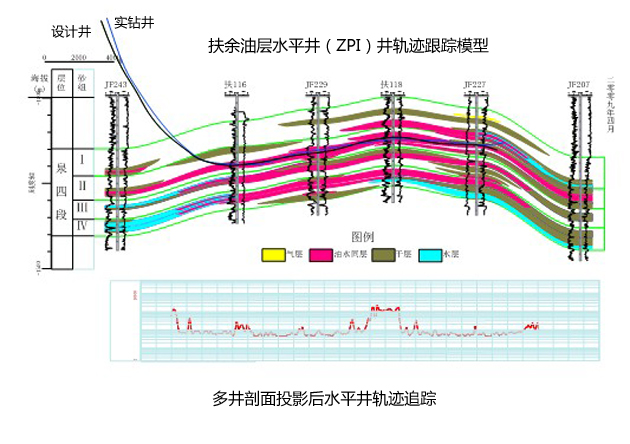

多井剖面投影及水平井跟踪
常规多井对比都是将斜井当作直井，同时剖面上的井也不严格处于一条直线方向。上述问题在井斜角、地层倾角以及井距不是太大的情况下，进行地层对比不会存在太大误差。反之，如果需要根据连井剖面（油藏剖面图）进行水平井轨迹设计与跟踪，就必须考虑上述因素。同时应考虑构造面走势，沿某个直线方位对多井剖面进行投影，并在此剖面上可进行水平井设计与跟踪。
软件中按上述技术要求，实现了具体软件功能。

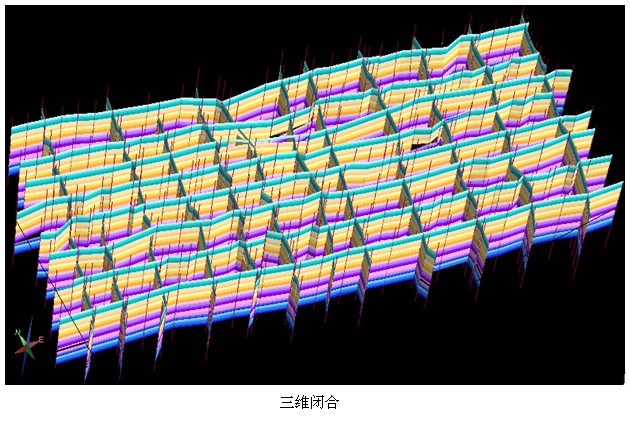

层拉平、等间距、三维闭合等多种对比方式
提供多种多井对比方式，特别是可进行三维可视化与三维闭合，将传统的二维对比延伸到三维模式；同时，软件强调多井对比与其他模块的互动，如与构造图、平面地层厚度图、砂体厚度、微相图以及油水分布图的互动。

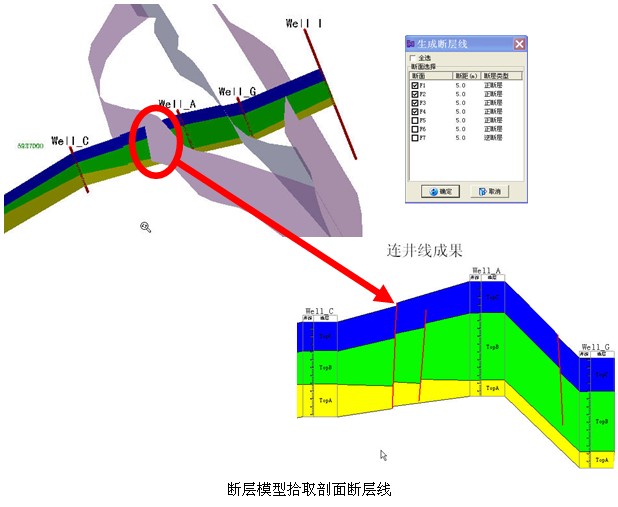

断层模型拾取剖面断层线
根据三维断层面模型，自动计算并拾取其与连井剖面的交线（断层线），可提高油藏剖面编制过程的工作效率与精度。

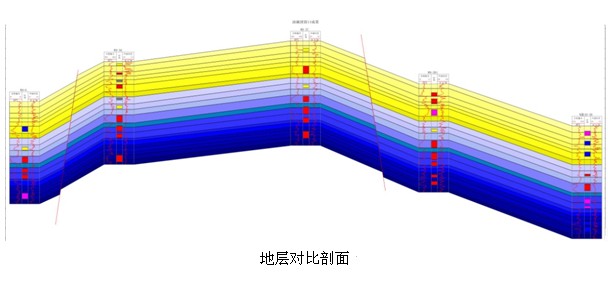

多井对比剖面快速成图

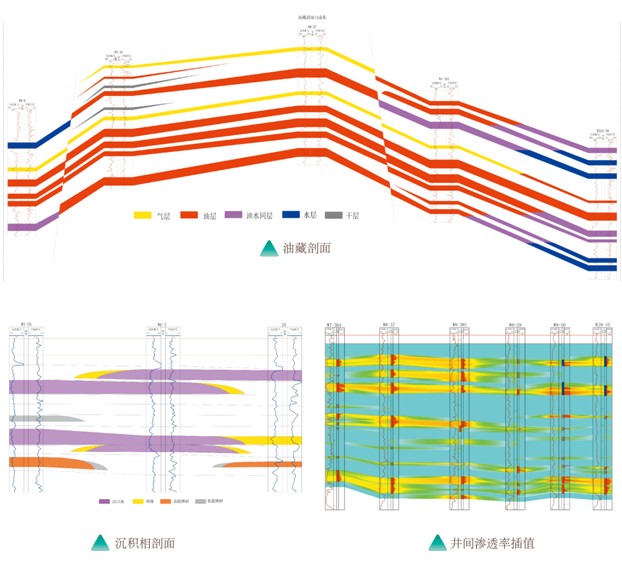

可快速编制地层对比剖面、砂体剖面、沉积相对比剖面、油藏剖面以及三维栅状图等常规图件。
