三维地质建模

Direct软件开发了基于矩形网格和基于角点网格（角点网格（Corner Point Grid）的单元网格长、宽大小可变，垂向连接顶底网格点的柱子（Pillar）可以是倾斜的。角点网格可以描述复杂断层错断等情况）的两种三维地质建模技术。由于目前基于角点网格的地质建模已经成为主流的地质建模技术，因此，下面主要介绍基于角点网格的三维地质建模。Direct软件的角点网格建模技术是国内首家，也是目前唯一一家实现角点网格建模技术的软件，该技术已挤入国际一流建模技术行列。

应用Direct软件建立三维地质模型主要有以下几个方面的特点：

1. Direct软件强调三维地质建模时基础地质研究的重要性。实现了基础地质研究与地质建模有机结合及研究过程的互动；
2. 由于任何建模方法都不能准确描述地下储层的复杂情况，因此Direct软件三维建模实现了计算机自动建模与人机互动的充分结合，非常便于在三维地质模型上体现地质人员的地质认识。
3. Direct软件三维地质建模流程清楚，操作简单，非常方便地质人员从事三维地质建模研究。
4. Direct软件可直接调用平面的沉积微相研究成果、地震属性概率模型及相切片模型宏观控制三维相建模，提高三维沉积微相建模的准确性。
5. Direct软件开发了先进的图形显示技术，大数据量的地质模型可以灵活地在三维视窗中显示，且对计算机硬件要求不高。
6. Direct开发了局部网格加密技术，构型面模型嵌入技术，实现了三维地质模型局部精细描述的需要。
7. Direct软件着重精细油藏地质前沿性技术研究，特别在储层构型分析及建模技术方面已形成了一套较完整的工作流程及软件模块。

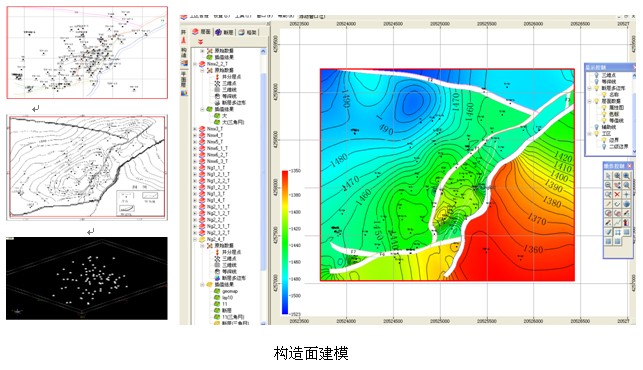

构造面建模

1. 对油组或砂组顶面构造进行建模。
2. 综合井点分层数据、断层多边形、地震解释线等数据信息，进行层面插值。
3. 插值方法包括复杂边界限定法、DSI法、网格收敛法以及径向基函数法，等等。
4. 同时生成三角网与矩形网两种网格类型的插值结果。其中，三角网可精细描述复杂断层控制的构造层面；矩形网可作为后续角点网格地层建模的趋势面数据。

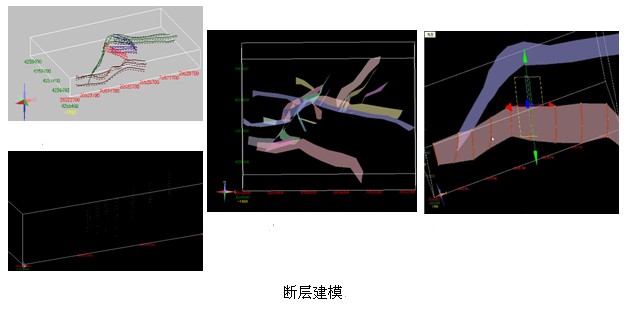

断层建模

1. 根据地震解释的断层Stick、断点以及断层多边形进行断层面插值。
2. 三维人机交互编辑断层间的切割关系。

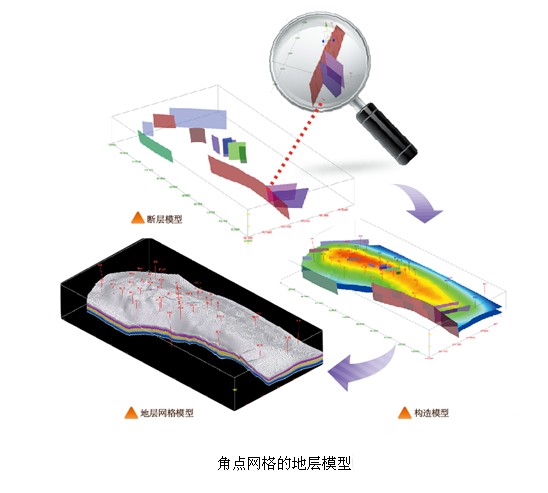

角点网格地层建模

1. 通过角点网格技术，在断层模型的控制之下，建立逼真的地质建模网格以及垂直正交的油藏数模网格模型（结构化网格）。
2. 可处理多类复杂断层接触关系，包括逆掩断层、Y型断层以及边界铲式断层等。
3. 可处理多种地层发育模式，包括整合、剥蚀、以及超覆等。
4. 可设置趋势线控制网格质量（尽量网格的正交性），以及设置局部加密网格等，最大化满足油藏数值模拟技术要求。

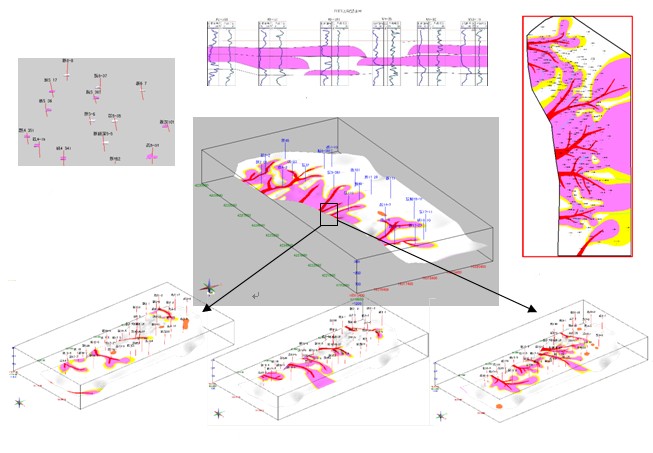

沉积相建模

1. 单井、剖面以及平面相分析是三维沉积相建模的基础（地质概念是关键，在三维相建模前必需将基本的地质问题分析清楚）。
2. 系统提供了多种建模算法，包括指示克里金插值、序贯指示模拟以及基于目标的河道模拟算法。其中，指示克里金与序贯指示模拟适应于各种沉积类型。
3. 基于精细地质分析的确定性人机交互相建模方法，特别适用于开发中后期密井网的单层级别相建模，包括将平面相模型约束生成三维相模型；逐网格层等时模式相拟合等多个建模功能。

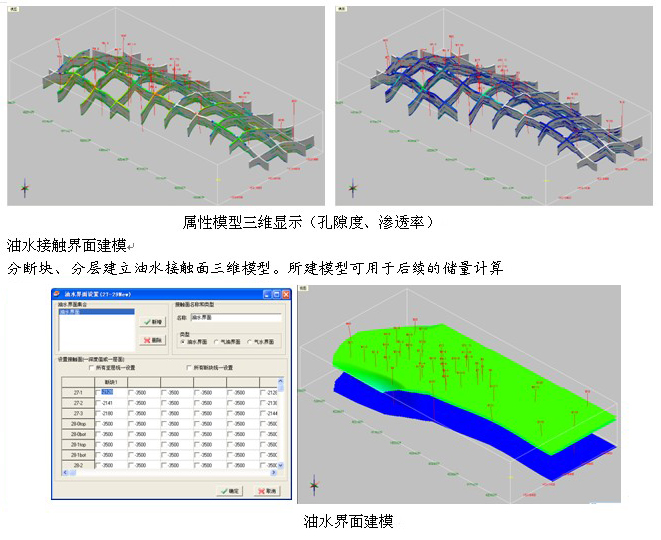

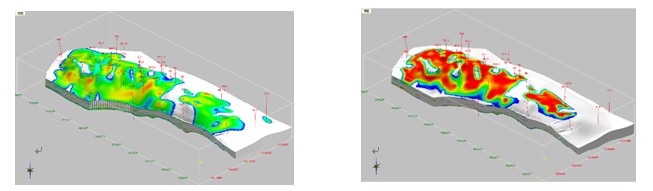

储层参数建模

系统提供克里金插值、序贯高斯模拟以及流线控制趋势插值等多种建模方法。

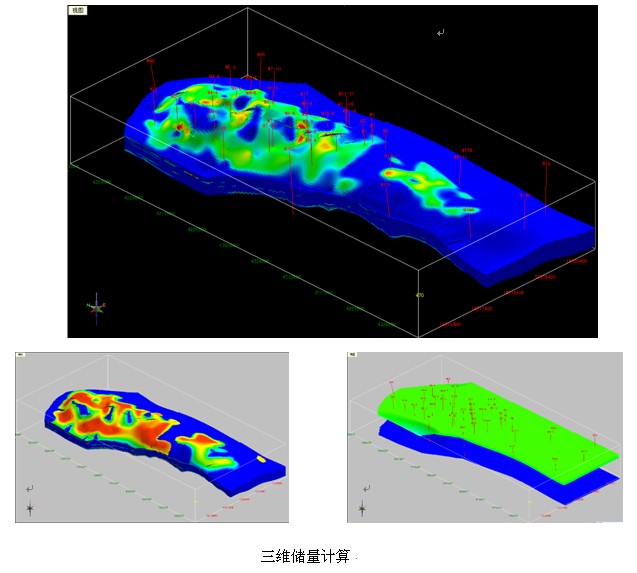

模型储量计算

容积法储量计算

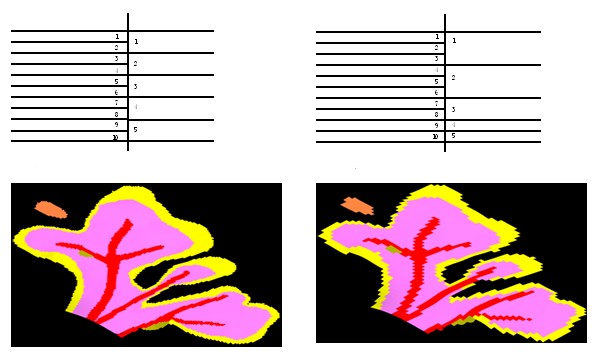

模型粗化

1. 为离散参数、矢量以及标量参数提供了不同的网格粗化方法，包括算术平均、几何平均以及流动模拟法等。
2. 可输出Eclipse、VIP以及CMG数模器的标准格式文件。
3. 同时亦可将其他建模及数模软件的网格数据模型，导入Direct系统进行后续的深入研究。

粗化方法：算术平均、调和平均、几何平均、调和-算术平均、流动模拟（全张量模拟）

在当前我国各大油田已全面进入开发中后期，剩余油挖潜的任务日趋迫切，储层精细构型研究成为了一项必需的工作途径。储层内部构型建模已开发出较完整的工作流程及软件模块，应用Direct软件可以通过“层次分析、模式拟合及多维互动”的构型分析与建模思路，应用侧积面建模技术、局部网格加密，模型嵌入技术建立储层构型模型。
